高壓熔斷器與真空接觸器的配合

2021-06-17 14:06:17

次

高壓熔斷器與真空接觸器的配合。在F-C回路中，真空接觸器應能耐受熔斷器的較大限流電流峰值，在熱穩(wěn)定方面應能耐受開斷能量。

F-C回路中的熔斷器作為保護電器，可在大的故障電流下斷開回路提供保護，在小的故障電流或過載情況下借助綜合保護裝置由真空接觸器斷開回路來提供保護，即FC回路的保護由熔斷器的一次保護和綜合保護裝置的二次保護配合共同完成。

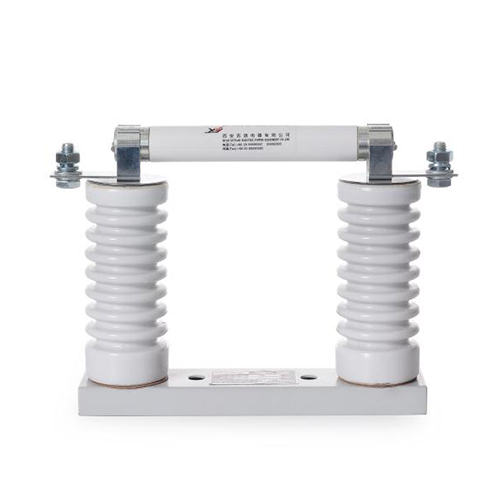

高壓熔斷器

在高壓熔斷器與真空接觸器(通過綜保裝置的曲線)的保護配合中，熔斷器的時間一電流特性曲線和綜合保護裝置的時間一電流特性曲線的交點電流以下的電流由真空接觸器開斷，并應滿足以下條件：

1)真空接觸器的額定開斷電流應大于綜合保護裝置的最小特性與熔斷器的時間一電流特性曲線的交點電流。

2)熔斷器的最小開斷電流應不超過最小交接點電流，且希望熔斷器的最小開斷電流應是盡量小，如有可能，可小于電動機的起動電流。

3)熔斷器最小開斷電流以下的電流應由真空接觸器斷開。

一次起動，電動機的起動電流在熔體上所產生的熱量將越積越多，從而使熔件可能在下一次起動時軟化或熔化，嚴重時可能造成熔斷器的錯誤熔斷。

因此選擇高壓熔斷器時還必須考慮起動次數(shù)對熔斷器熱量累積的影響，這可以通過起動頻次降容系數(shù)來體現(xiàn)，是表示熔斷器重復起動條件下能力的一個重要因素。
