釋放在被保護回路中12電阻上的能量的焦耳值有效時間則為焦耳積分值除以相應的預期電流的平方值。根據弧前焦耳積分求出的是有效弧前時間，根據動作焦耳積分求出的則為有效動作時間。

MSD用熔斷器的焦耳積分特性。其橫坐標為預期電流，單位為A，縱坐標為焦耳積分值(r2t)，單位為A2·s制造廠應提供熔斷器的焦耳積分特性，并且應當提供兩條曲線：一條是最小弧前焦耳積分，另一條是較大動作焦耳積分。

提供兩條曲線的目的是為了便于熔斷器與被保護電器之間熱穩定的配合，以及熔斷器與熔斷器之間的配合。

MSD用熔斷器的焦耳積分特性與其時間一電流特性本質上是相同的。根據焦耳積分和有效時間的定義，他們之間是可以互相換算的。

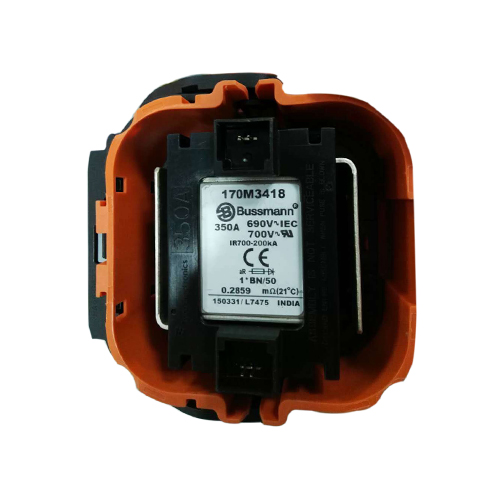

MSD用熔斷器

如果MSD用熔斷器的時間一電流特性曲線表示的是有效弧前時間與預期電流的關系，則預期電流的平方乘以有效弧前時間為弧前焦耳積分。在弧前時間較長時，弧前時間與動作時間相差不大，因而弧前焦耳積分與動作焦耳積分也相差不大。

但當電流較大時，動作時間與弧前時間的差別就顯露出來，因此較大動作焦耳積分只是從電流較大、弧前時間較短時才開始繪出。

另外，按IEC標準規定，時間一電流特性的最小時間是0.01s。熔斷器的時間電流關系在時間小于0.0ls時，則應根據焦耳積分特性。因此，焦耳積分特性應一直表示到較大開斷電流值。
