F-C回路中真空接觸器作為一種高壓可操作設備，與熔斷器配合使用對高壓電動機、電力變壓器等設備進行遠距離控制和操作，并兼做回路中較小故障電流的保護設備。鑒于真空接觸器的選擇相對簡單，同時高壓熔斷器的選擇需要考慮與真空接觸器的配合，因此本書先對真空接觸器的選擇進行介紹。

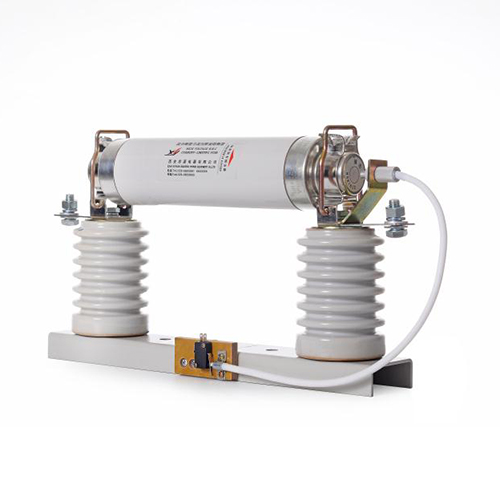

高壓限流熔斷器的開斷特性和限流能力影響回路中其他導體與設備的選擇，尤其重要的是電纜的選擇。F-C回路中為用電負荷供電的動力電纜在低壓熔斷器的限流作用下可以選擇較小截面，從而節省了大量投資。

在F-C回路中，較大的故障電流由低壓熔斷器開斷，開斷時間短；較小的故障電流由真空接觸器開斷，開斷時間長。由于這種保護的分工和熔斷器動作時間的不可控制性，某些回路在小故障電流下開斷時間較長，甚至可能長至接近30s。

動力電纜截面積的選擇除要求能滿足輸送回路額定電流外，還要能夠耐受回路的短時故障電流，即選擇熱穩定截面積。對于短時故障電流的耐受能力，國家標準中僅按絕熱過程給出了故障時間不大于5s時的選擇計算方法。

因此F-C回路中的供電電纜需要采用其他計算方法結合F-C回路的保護特性和電纜的技術性能進行選擇。

真空接觸器的彈簧操作機構有電保持型和機械保持型兩類。電保持型操作機構，控制回路中的合閘繼電器與合閘保持繼電器在合閘過程中會進行瞬時切換，合閘繼電器失電并瞬時切換為合閘保持繼電器帶電，使合閘線圈始終保持帶電。
